医学影像的几何测量 | 光子计数CT评估前庭水管夹角的可行性与可重复性研究文献速递 - 影像组学科研世界

医学影像的几何测量 | 光子计数CT评估前庭水管夹角的可行性与可重复性研究文献速递

Oldlee

2026.10.30

本研究评估了光子计数CT直接测量前庭水管夹角的可行性，发现测得均值与既往一致但观察者间一致性较差，提示该技术用于梅尼埃病分型仍需后处理方法的进一步标准化。

Title题目

光子计数CT评估前庭水管夹角的可行性与可重复性研究

The angular trajectory of the vestibular aqueduct: evaluation using photon-counting CT

文献速递介绍

前庭水管夹角（ATVA）是前庭水管狭窄近端部分与降段部分之间所形成的夹角。在正常生长发育过程中，该夹角在出生后头十年内会由胎儿期的平直构型逐渐转变为成人的弯曲构型。在临床上，ATVA可作为区分梅尼埃病发育内表型的影像学替代标志物：若夹角保持大于140度的胎儿平直形态，提示内淋巴囊发育不良的低发育内表型，该亚型患者更易出现双侧病变、病程更长且更易进展为极重度感音神经性耳聋。然而，由于传统CT和MRI空间分辨率有限，近端前庭水管通常无法清晰成像，现行测量主要依赖专用软件利用前庭和外半规管贴合固定几何形状并预设14.3度入口基线角度进行模拟。这种方法依赖群体统计均值而忽略了个体解剖变异，且需将图像导出至外部软件，操作繁琐。本研究旨在探讨具有更高空间分辨率的光子计数CT（PCCT）能否直接清晰显示近端前庭水管，从而实现真正的个体化ATVA直接测量并摆脱几何代理假设。

Aastract摘要

前庭水管夹角（ATVA）是区分梅尼埃病发育内表型的重要影像学标志物，但传统CT受限于空间分辨率，通常需依赖软件几何代理模型进行间接评估。本研究利用超高空间分辨率的光子计数CT（PCCT）对64例非梅尼埃病患者（共128耳）的颞骨图像进行直接解剖测量，以评估ATVA及其相关形态学参数的临床可行性与可重复性。结果显示测得的平均ATVA为106.9度，与既往文献报道高度一致，验证了PCCT直接测量该解剖结构的可行性；然而观测者间一致性极差（ICC为0.24），且观测者内部一致性差异显著。研究表明，尽管PCCT能够直接显示近端前庭水管走行，但由于三维解剖走行的弯曲度及划线的主观性，当前手动直接测量法可重复性较差，若要推广至临床实践仍需依赖个体化斜位重建、最小密度投影或转向更可靠的迷路后骨厚度等替代指标。

Method方法

本项回顾性单中心研究经伦理委员会批准。连续纳入2021年11月至2022年6月间接受颞骨PCCT扫描的70例患者，排除合并人工耳蜗植入、运动伪影或扫描不全者，最终纳入64例患者共128侧颞骨。所有入组患者均为非梅尼埃病患者，CT未显示内耳及迷路骨囊异常。扫描采用超高分辨率协议（准直144×0.2 mm）。图像在外半规管平面进行重组，由一位资深头颈放射学专家和一位高年资住院医师独立进行双盲测量。测量参数包括前庭水管内孔宽度、轴位中点宽度、外口宽度，以及由近端段和远端降段拟合直线构成的ATVA夹角；同时在Pöschl平面测量中点宽度。随机抽取20例患者（40耳）在间隔2个月后进行重复测量以评估观察者内一致性。统计学采用组内相关系数（ICC）以及Bland-Altman差值图进行评估。

Discussion讨论

PCCT的高空间分辨率确实使观察者能够直接目视前庭水管近端结构，测得的总体平均夹角与既往对照研究吻合。然而，直接测量ATVA的可重复性欠佳。分析其原因包括：在前庭水管平行于外半规管的常规断层上，前庭水管整体呈三维斜向迂曲走行，无法在单一断层完全显影，读片者必须在连续多层图像间滚动翻阅并凭借主观推断绘制拟合直线；部分病例近端水管极度细小，即便在PCCT下仍处于空间分辨率边界；此外，近端向远端的过渡是一个连续弯曲的弧度而非明确折角，加之较宽的远端降段本身常略带弯曲，使得切线标注带有极强的主观性。既往软件采用预设几何图形和固定14.3度入口角度虽然人为获得了很高的测量信度，但牺牲了解剖保真度。为提高临床测量的可靠性，未来可探索采用个体化斜位重建，或者利用最小密度投影（MINIP）在单幅二维图像中完整展现水管全貌；此外，文献报道的迷路后骨厚度与ATVA高度相关且测量更简便可靠，有望成为更适宜的替代影像标志物。综上所述，当前基于PCCT的ATVA直接徒手测量受限于较低的可重复性，尚需进一步改进测量流程和后处理方法方可推向临床实用。

Results结果

在主要观察终点ATVA方面，第一位读片者测得左右耳均值均为104.7度；第二位读片者测得右耳107.7度，左耳110.6度；全组总体平均ATVA为106.9度，测量均值及分布与既往文献中正常对照人群数据一致。然而，一致性检验显示ATVA的观察者间一致性极差，右耳ICC为0.12，左耳为0.36，总体ICC仅为0.24。Bland-Altman分析显示第二位读片者存在系统性测量偏高倾向，平均差值达4.3度且一致性界限范围宽广。观察者内一致性在第一位读片者中表现良好（ICC为0.80），但在第二位读片者中较差（ICC为0.27）。在次要形态学参数中，前庭水管内孔宽度和外口宽度的观察者间ICC同样偏低（分别为0.05至0.13和0.32至0.37）；相比之下，Pöschl平面的中点宽度展现出良好且稳健的观察者间与观察者内一致性（ICC达0.65至0.80），轴位中点宽度亦表现出中等至良好的一致性。

Figure图

图1.

该图展示了在光子计数CT图像上测量前庭水管形态学参数的方法。图A在外半规管平面轴位上微弱显示前庭水管近端、远端降段及外口；图B展示了沿近端和远端轴线所作夹角即ATVA，以及中点宽度和外口宽度的测量位置；图C在偏头侧层面显示前庭水管内口及内孔宽度测量；图D展示了在Pöschl斜位平面测定前庭水管中点宽度。

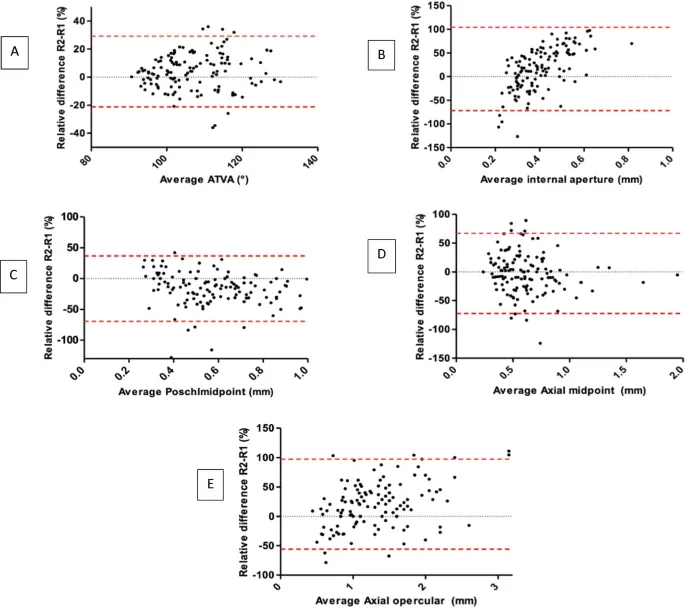

图2.

该图为两位观察者测量各项指标的Bland-Altman一致性分析图，包括ATVA夹角（图A）、内孔宽度（图B）、Pöschl位中点宽度（图C）、轴位中点宽度（图D）及轴位外口宽度（图E）。图中展示了观察者间存在的系统性测量偏倚以及较宽的一致性界限，反映出直接测量ATVA和微小内孔时存在显著的观察者间差异。

图3.

该图为利用原生PCCT图像生成的最小密度投影（MINIP）重建图像。患者A展示了从内口、近端段、远端段到外口的完整连续走行，清晰反映出近远端之间的平缓弧形过渡；患者B显示部分近端管径极细微，局部仍不够清晰。该图直观解释了二维单层图像划线测量困难且容易产生主观误差的解剖学原因。
