本文提出BundleWarp，直接在白质流线空间进行可控非线性配准，从而提高束测量、形态测量和神经退行性疾病相关白质改变检测的可靠性。
Title题目
01
BundleWarp：基于流线的非线性配准提升白质束测量与形态测量的精确神经通路映射
BundleWarp: Enhancing white matter tractometry and morphometry with precise neuronal mapping using streamline-based nonlinear registration
文献速递介绍
02
论文首先指出扩散MRI和纤维束追踪为在体研究白质连接提供了关键工具，而tractometry能够沿单条白质束的长度分析FA、MD、RD、AD等微结构指标，比传统ROI或体素分析更能定位白质异常发生在束的哪个位置。问题在于，群体tractometry高度依赖跨被试的准确配准；若对应段落错位，真实疾病效应可能被稀释，也可能产生假阳性。现有实践常把FA图像配准到模板，再把图像变换应用到流线，但这种图像级变换不理解流线的几何、长度、邻域关系和点的拓扑顺序。已有流线配准方法多为线性，少数非线性方法也常通过体素化、方向图或点云处理间接进行，难以显式保护流线连接结构。作者因此提出BundleWarp，目标是在流线空间直接进行白质束非线性配准，并允许用户通过参数λ控制变形强度：较高λ用于部分变形，改善对齐同时保留个体解剖特征；较低λ用于完全变形，主要服务于形态差异量化。引言还概述了该方法在PPMI、ADNI3和HCP test-retest数据上的验证，包括方法比较、BUAN tractometry增强、阿尔茨海默病早期生物标志物分析以及束形态测量。
Aastract摘要
03
白质束测量依赖不同被试之间白质束沿程位置的准确对应，但传统基于图像或线性流线的配准难以同时兼顾精确对齐和解剖结构保真。本文提出BundleWarp，一种面向白质束流线数据的非线性可变形配准方法，通过流线对应、逐流线的memoryless Coherent Point Drift以及运动一致性正则化，在保留流线拓扑结构的同时实现束间对齐。该方法用单一正则化参数λ控制从部分变形到完全变形的程度，并利用完全变形产生的位移场构建白质束形态测量框架。作者在PPMI、ADNI3和HCP test-retest数据上评估方法，结果显示BundleWarp优于SLR和ANTs配准，提高形状相似性、DICE重叠、测试重测一致性，并使BUAN tractometry在MCI、痴呆、淀粉样蛋白和tau相关分析中产生更平滑、更稳健的沿束统计结果。
Method方法
04
方法部分首先介绍数据来源。ADNI3数据包含730名55至95岁参与者，其中447名认知正常、214名MCI、69名痴呆，并包含多扫描协议、淀粉样蛋白和tau状态；PPMI子集包含64名帕金森相关研究对象，用于方法比较；HCP test-retest数据包含44名健康年轻成人，每人两次扫描，用于测试重测可靠性评估。数据预处理包括扩散MRI去噪、Gibbs伪影校正、脑提取、涡流和运动校正、偏置场校正、T1与dMRI对齐、DTI指标提取，以及基于球形反卷积和追踪算法生成全脑tractogram。白质束分割使用auto-calibrated RecoBundles和HCP-842 atlas模型束，在ADNI3和HCP中分析36条白质束，在PPMI中分析27条束。随后论文定义流线数据结构：一条streamline是有序3D点序列，一个bundle是多条streamline的集合，不同streamline可有不同点数和欧氏长度。BundleWarp的核心流程分为两步。第一步使用SLR对静态束和移动束进行线性粗配准。第二步进行非线性变形：先计算移动束与静态束流线之间的MDF距离矩阵，再用作者提出的iterLAP建立多对一流线对应，以处理两束中流线数量不一致的问题；随后对每一对匹配流线应用memoryless CPD，将每条流线视为有序点集，通过GMM最大似然和EM优化估计非刚性变换，并用运动一致性正则化使同一流线上的点以平滑、连贯的方式移动，避免生成解剖上不合理的伪流线。参数λ控制数据拟合与变形正则化之间的权衡，λ越大变形越少，λ越小越接近完全变形；β控制高斯核平滑范围，默认长束取20，短于50 mm的束取10。作者将部分变形BundleWarp集成到BUAN tractometry中，用于给原始空间中的流线点分配更准确的沿束segment标签，统计分析仍在原始扩散空间进行。作者还提出tract morphometry：在极低λ下完全变形移动束到静态束，利用变形前后点位置差得到位移向量场，再沿束分段汇总位移幅值，从而量化束形状差异。配准质量通过BMD、shape similarity score和体积DICE评价，测试重测可靠性通过形状相似性和沿束微结构profile的Pearson相关评估。
Discussion讨论
05
讨论强调医学图像配准中的核心矛盾：数学上的完美重叠并不等同于医学上理想的配准，因为过度变形可能抹去肿瘤、萎缩或神经退行性改变等真正的病理特征。BundleWarp的主要贡献在于提供了一个流线特异性的非线性配准框架，并能通过λ在解剖保真与精确对齐之间调节。作者认为，直接处理streamline比体素化束或图像级配准更有优势，因为streamline包含跨体素的连接与轨迹信息，且同一束在不同个体中形状和大小变化较大，体素级方法不能保证同一体素对应同一束位置。BundleWarp利用iterLAP建立流线对应，再用mlCPD在每对流线上独立变形，既节省内存与计算，又保留流线内点的拓扑邻接关系。作者推荐常规配准和tractometry使用λ在0.3至0.5之间，默认0.5；低于0.2时应谨慎，因为可能发生过度变形；完全变形只推荐用于形态测量中提取位移场。运行时间方面，常见小于4000条streamline的束通常在数秒内完成，接近10000条streamline时约需2至3分钟，但全脑tractogram级配准不是当前目标。应用方面，BundleWarp可用于束分割、束形态分析、bundle atlas构建和tractometry。局限性包括当前主要针对单个白质束而非全脑tractogram，且使用单一全局λ控制整条束的变形，尚未针对扇形末端或复杂病理区域进行空间自适应调节。未来工作将探索更快的流线距离计算、聚类后全脑配准、bundle atlasing以及空间自适应正则化。
Conclusion结论
06
论文总结认为，BundleWarp是一种高效、可靠的流线空间白质束非线性配准方法。它能够生成平滑的变形场，在部分变形模式下改善束对齐并保留关键解剖结构，在完全变形模式下支持基于位移场的束形态测量。实验显示BundleWarp在白质束配准质量上优于SLR和ANTs，并能提高BUAN tractometry的段落对应一致性、统计稳健性以及HCP测试重测中的个体级可重复性。通过PPMI和ADNI3数据，作者进一步展示其在帕金森病、MCI、痴呆以及amyloid和tau早期阿尔茨海默病标志物研究中的应用潜力。整体而言，BundleWarp为精细白质通路分析提供了一个兼顾解剖保真、统计敏感性和形态解释能力的新框架。
Results结果
07
结果分为方法评估和tractometry及morphometry应用两大部分。首先，作者展示BundleWarp从部分变形到完全变形的可控特性。随着λ从0.5降低到0.001，移动束会越来越贴近静态束，但过低λ会使其丢失原始解剖形状；因此默认使用λ等于0.5进行部分变形，用于改善线性配准同时保留束的个体特征。方法比较在PPMI的1728对束上进行，涉及27类白质束。BundleWarp与SLR和ANTs SyN进行比较，定性图像显示BundleWarp在弓状束和皮质脊髓束等结构上产生最佳重叠；定量结果显示BundleWarp具有最高shape similarity和DICE、最低BMD，SLR通常次之，基于FA图像的ANTs在流线束对齐上表现最弱。这支持了作者的观点：直接在流线空间处理流线几何和拓扑，比把图像变换套用到流线更适合白质束配准。其次，在HCP test-retest数据中，BundleWarp相比SLR显著提高多数束的跨会话形状相似性，并提高FA、MD、RD、AD沿束profile的测试重测相关，说明其增强了个体白质结构指纹的稳定性。第三，在ADNI3的BUAN tractometry中，作者比较了MCI、痴呆、amyloid阳性和tau阳性四类实验。BundleWarp使沿束p值曲线更连续、更平滑，减少由段落错位造成的突刺，并在多数白质束和DTI指标上提高平均统计显著性或自相关平滑度。表1显示，在不同疾病或生物标志物分组中，61.1%至80.6%的束在统计显著性上提升，61.1%至91.7%的束在平滑度上提升。最后，作者用完全变形产生的位移场进行束形态测量。在个体层面，PPMI示例显示束末端通常需要更大位移，反映这些区域形态变异更大；在ADNI3群体层面，amyloid阳性与阴性、tau阳性与阴性之间可检测到空间局部化的沿束形态差异，表明BundleWarp morphometry对早期阿尔茨海默病相关白质形态改变具有敏感性。
Figure图
08

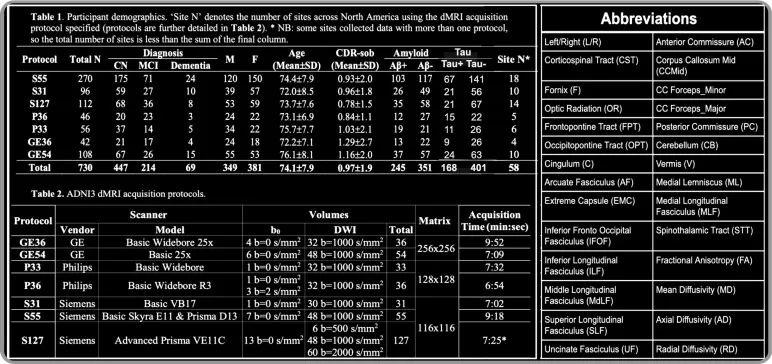

图1.
该图汇总ADNI3参与者的人口学信息、诊断类别、扫描协议、amyloid和tau状态，并列出本文分析的36条白质束及FA、MD、AD、RD四个微结构指标。它为后续MCI、痴呆、amyloid和tau相关tractometry实验提供了数据背景。

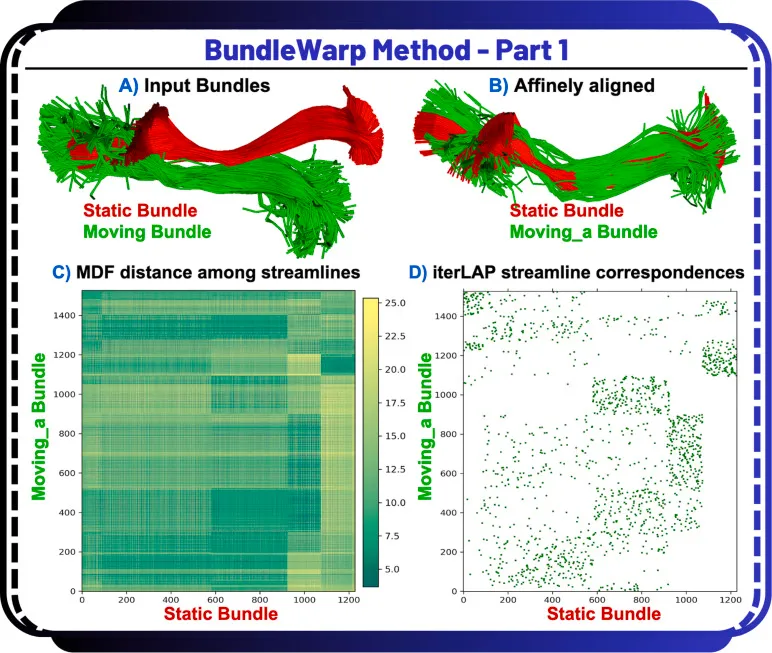

图2.
该图展示BundleWarp的前半段流程：输入静态束和移动束后，先用SLR进行仿射对齐，再计算两束流线之间的MDF距离矩阵，最后通过iterLAP建立多对一流线对应。它说明方法如何解决两束流线数量不一致、不能简单一对一匹配的问题。

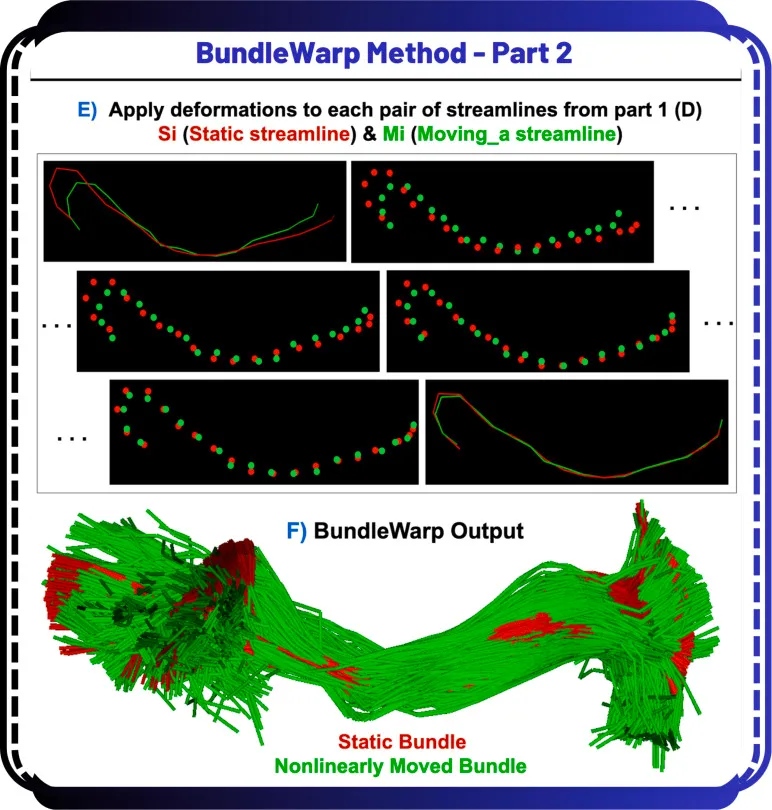

图3.
该图展示在获得流线对应后，BundleWarp把每对匹配流线视为点集并独立应用mlCPD进行变形，最终得到非线性移动后的bundle。该图突出方法的关键设计：不是把整个bundle当作无序点云，而是在逐条流线上保持点的顺序和局部拓扑关系。

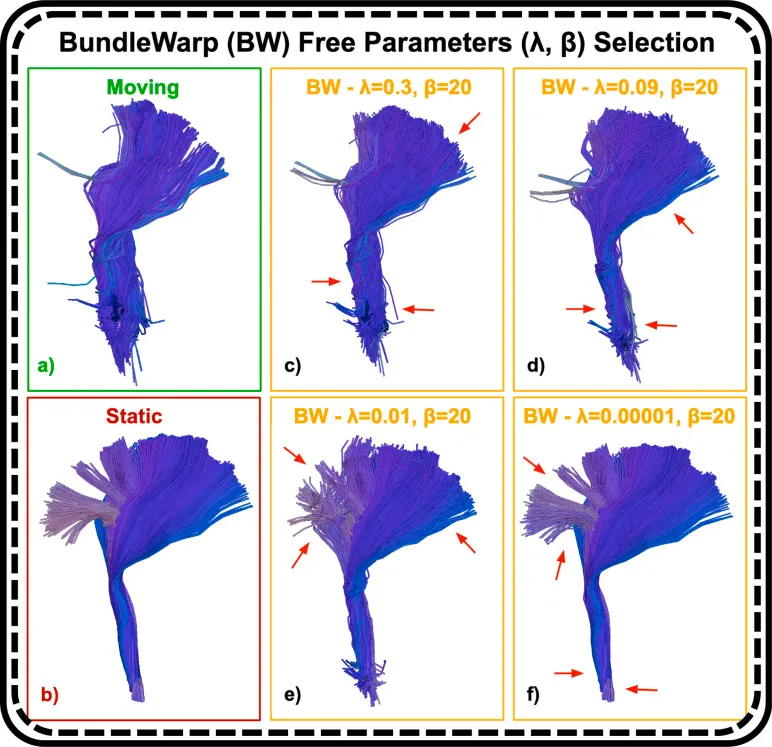

图4.
该图用不同λ值展示移动束向静态束配准的变化。较高λ如0.3使移动束只发生部分变形，保留原始解剖形态；较低λ如0.00001会使移动束几乎完全贴合静态束。该图解释了BundleWarp最重要的可控变形机制，也说明为何常规分析不建议过度变形。

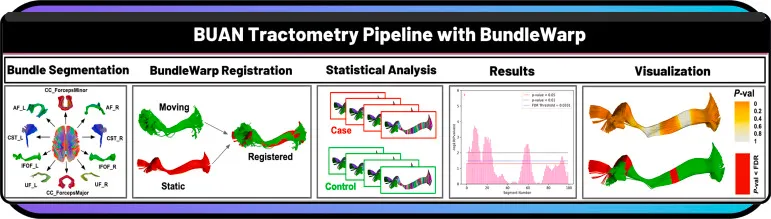

图5：
该图展示从全脑tractogram中分割bundle、用BundleWarp把bundle非线性配准到atlas、沿束生成N个segments、逐段运行线性混合模型并可视化p值的完整流程。关键点是BundleWarp用于改善segment对应，而统计仍基于原始空间中的微结构指标。

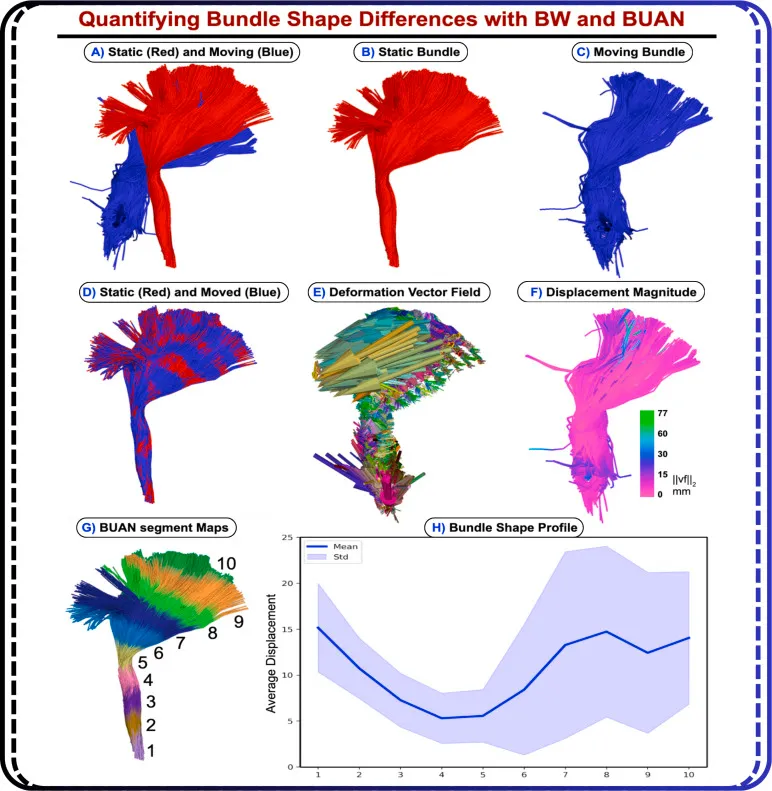

图6：
该图展示BundleWarp morphometry框架：完全变形移动束以匹配静态束，提取变形向量场，把位移幅值投影到bundle上，并沿束分段计算平均位移。它说明BundleWarp不仅能做配准，还能把为了匹配所需的位移解释为两束之间的局部形态差异。

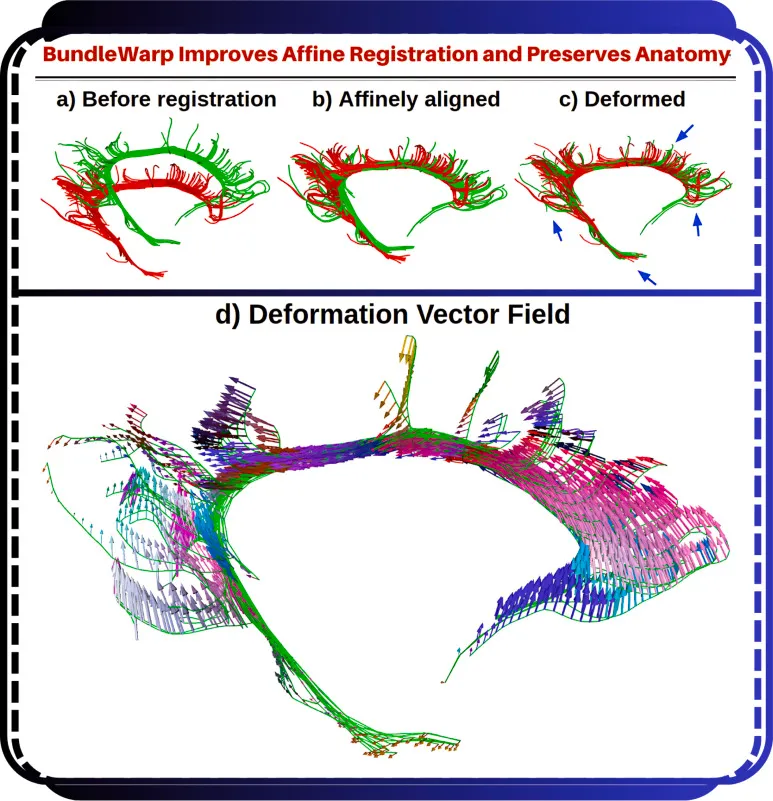

图7.
该图以扣带束为例，比较配准前、仿射对齐后和BundleWarp变形后的结果，并显示平滑的变形向量场。蓝色箭头指出BundleWarp相对线性配准的改进区域，同时整体束形仍保持原始结构，体现其医学上更合理的部分变形策略。

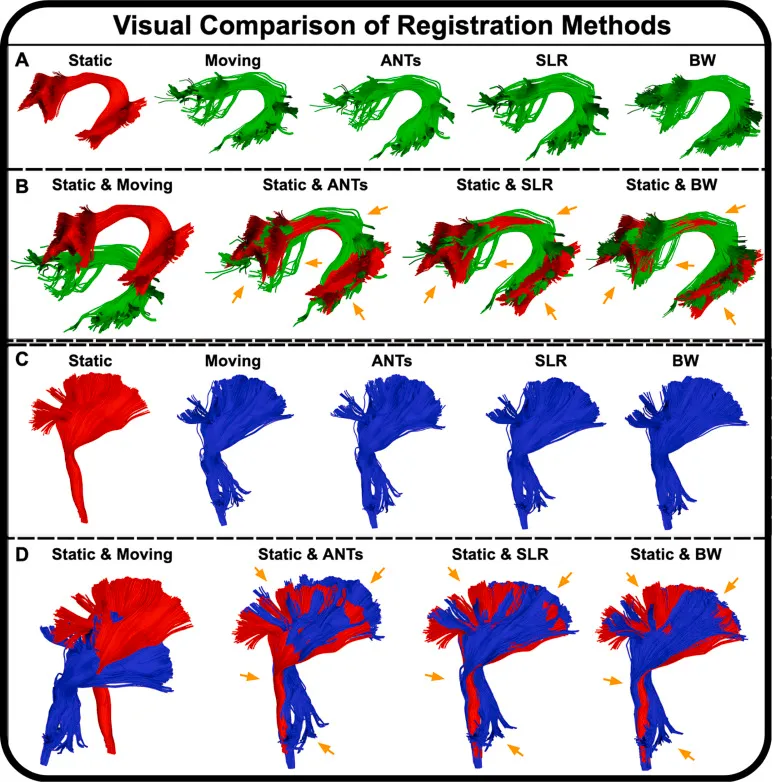

图8.
该图比较ANTs、SLR和BundleWarp在弓状束和皮质脊髓束上的视觉配准效果。BundleWarp与静态束的重叠更好，受影响区域对齐更充分，说明流线空间的非线性配准比图像级ANTs变换和线性SLR更适合白质束对齐。

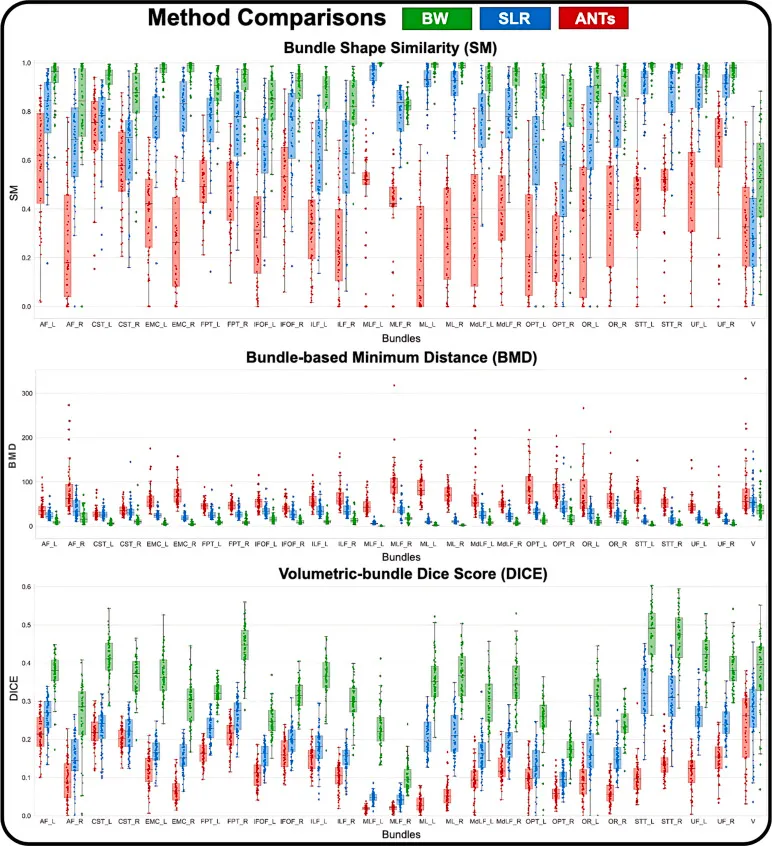

图9.
该图用SM、BMD和DICE三个指标比较ANTs、SLR和BundleWarp在27类束上的表现。BundleWarp整体取得最高形状相似性和DICE、最低BMD，定量支持其配准质量优于对照方法。

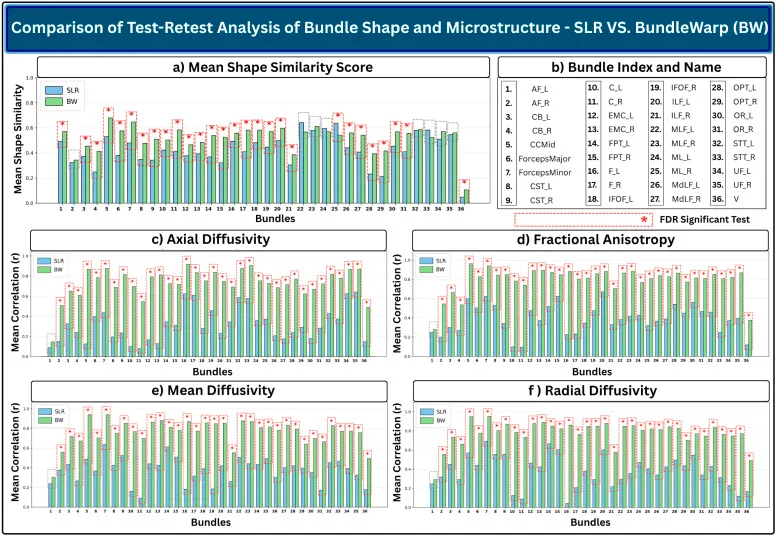

图10.
该图比较SLR和BundleWarp在HCP test-retest数据中的跨会话表现。BundleWarp在多数bundle上提高形状相似性，并提高FA、MD、RD、AD沿束profile的Pearson相关，表明它能增强个体白质束几何和微结构指纹的稳定性。

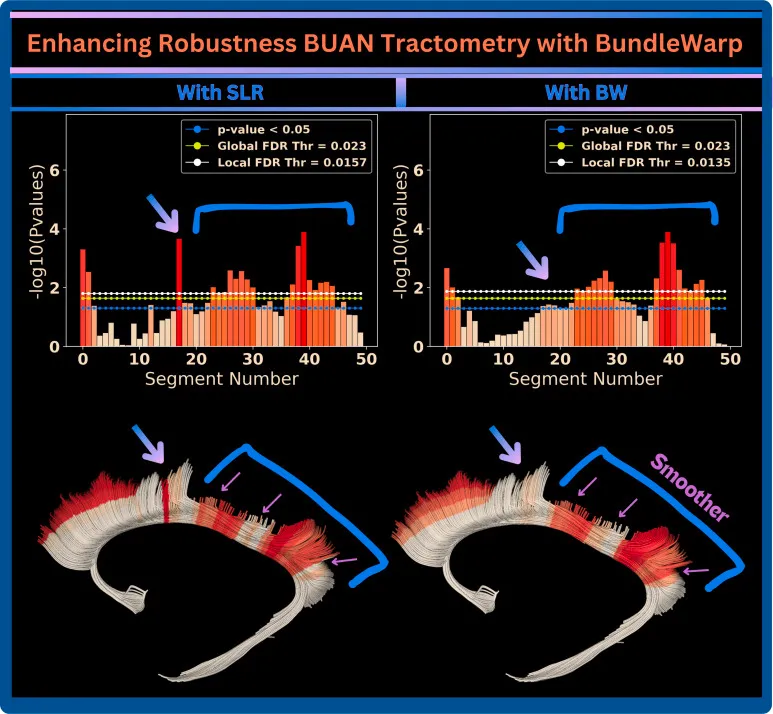

图11.
该图以左扣带束C_L的AD指标为例，对比SLR和BundleWarp在tau相关BUAN分析中的结果。SLR结果中可见孤立突刺，而BundleWarp后p值沿束变化更连续，说明更好的段落对应能够减少错配导致的异常统计波动。

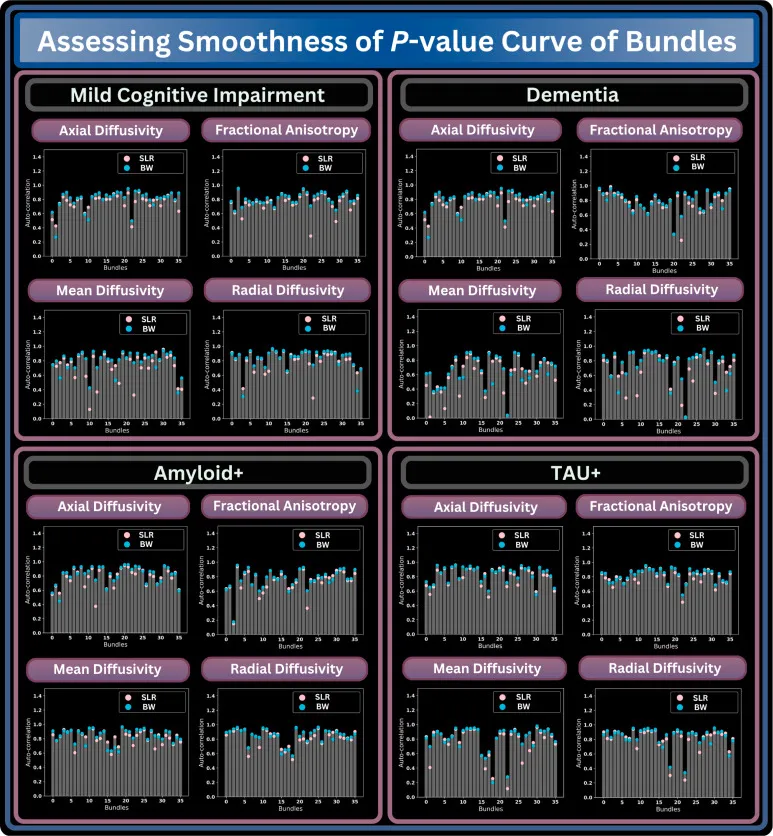

图12.
该图汇总MCI、痴呆、amyloid阳性和tau阳性四类实验中，36条束在四个DTI指标上的p值曲线自相关。多数情况下BundleWarp的自相关高于SLR，表明其改善了沿束segment对应，使统计信号在相邻段之间更连贯。
